APLICABILIDADE

Cabine de Segurança Biológica Classe II Tipo B2 promove proteção do operador, produto e do ambiente contra particulados perigosos como agentes que requerem contenção biológica dos níveis 1, 2 e 3. Todo o equipamento está em pressão negativa, inclusive o duto de exaustão, forçando 100% do ar contaminado a passar pelos filtros HEPA evitando a fuga para o laboratório. Outras aplicações indicadas incluem a manipulação de drogas anti-neoplásicas, material genético, asbestos e substâncias adicionais que geram particulados danosos à saúde com dispersão aérea.

As cabines de segurança biológica classe II B2 são desenvolvidas com dutos para a parte exterior do ambiente onde estará instalada. Durante a operação, o ar ambiente é atraído pelo topo da cabine e passa pelo filtro de suplementação HEPA. Esse ar filtrado é direcionado para baixo através da área de trabalho. O ar ambiente é atraído para a grade de entrada localizada no acesso da abertura de trabalho. 100% de renovação do ar através de dutos e extrator remoto, com sistema moto ventilador integrado. Protege o produto manipulado, o operador, o laboratório e o ambiente externo.

ESTRUTURA

Área externa construída em aço carbono com tratamento anticorrosivo e acabamento pintado em EPOXI PÓ ou MDF BP Ultra com proteção contra umidade, cupins e bactérias, revestido em laminado melamínico liso. Todos os acessórios utilizados nesta construção são tratados contra corrosão, garantindo uma longa durabilidade.

BOX INTERNO

Box em aço inox AISI 304 escovado evitando reflexos de iluminação.

PORTA

Guilhotina de vidro temperado 8mm sem moldura para melhor visualização, puxador tipo alça em aço inoxidável, com contrapeso possibilitando ajustar à abertura em qualquer ponto, permitindo fácil limpeza e assepsia.

LUMINÁRIA

Iluminação led e lâmpada UV com dispositivo de segurança que apaga a lâmpada germicida UV quando a porta é aberta. Ambas localizadas em posição adequada para sua melhor eficiência.

FILTRO

HEPA Classe A3 NBR 16401 com eficiência de 99,99% de filtragem para partículas de 0,3 microns. Pré-filtro classe G3 sintético 30-35%.

PAINEL DE COMANDO

Microprocessado composto por comandos que permitem ligar/desligar as funções de operação, iluminação, lâmpada germicida , alarme visual e sonoro.

Acionamento do motor em rampa de aceleração, evitando sobrecarga na rede elétrica, diminuindo ruídos de partida e garantindo um aumento da vida útil do motor e partes elétricas.

Proteção integrada contra descargas atmosféricas.

Se mantém com as funções ativas mesmo em redes oscilantes, na faixa de 90 à 240 volts.

Alarme sonoro e visual que é acionado quando a porta guilhotina for aberta e a lâmpadagermicida esteja ligada.

Sistema de segurança que é acionado quando as lâmpadas led e germicida uv estejam ligadas ao mesmo tempo.

Utilização de componentes de alta qualidade dimensionados para longa duração.

As características mencionadas, garantem à robustez e praticidade na operação, possibilitando o funcionamento pleno do equipamento por longos anos.

MOTOR

Monifásio / 4 pólos / 220v / Capacitor.

TUBULAÇÃO

PVC - 250mm.

MANÔMETRO

Utilizado para medir a pressão diferencial exercida no filtro.

HORÍMETRO

Registro de horas de uso da lâmpada UV.

BASE

Giratória em aço carbono com tratamento anticorrosivo pontando em epoxi pó, 4 rodízios com freio.

TOMADAS ELÉTRICAS

110/220V

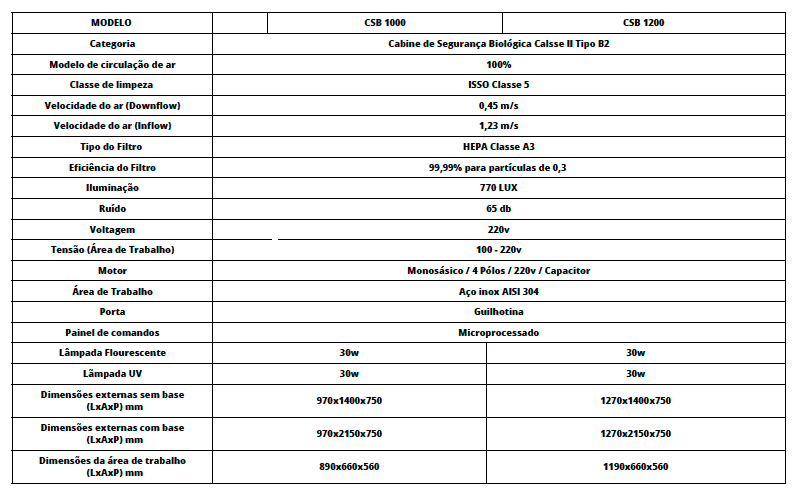

DADOS TÉCNICOS

ENTRANDO EM MODO DE PROGRAMAÇÃO

Se for necessário zerar a contagem de tempo para validação, utilize a tecla alarme, mantendo-a pressionada por três segundos, até receber a confirmação sonora (dois beeps). A partir deste momento, a próxima validação acontecerá em 6 meses. Depois de efetuado os ajustes necessários, sair do ambiente de programação pressionando a tecla operação. Em seguida, o equipamento estará pronto para uso normal.

PAINEL DE COMANDO

Touch Screen

ALARMES

O software gerenciador discrimina diferentes tipos de sons para cada tipo de falha detectada. A relação é a seguinte:

1 BEEP = Falha da exaustão

2 BEEPS = Filtro saturado

3 BEEPS = Tempo de validação excedido (6 meses)

BEEP CONTÍNUO = Porta de vidro aberta (acionado apenas quando o equipamento estiver em operação ou se a lâmpada germicida estiver ativada).

Em caso de saturação dos filtros e tempo de validação, o alarme é ativado, mas o equipamento permanece em operação normal. Utilize a tecla alarme para silenciar.

Em caso de beep contínuo, o alarme é silenciado com o fechamento total da porta, desligando a germicida ou operação.

PROCEDIMENTOS

As bandejas da área de trabalho são facilmente removíveis possibilitando limpeza e desinfecção.

Os procedimentos a seguir são empregados pela nossa empresa para verificação e certificação das cabines industriais.

Medições de velocidade de fluxo de ar;

Medições de níveis de luminosidade;

Medições de níveis de ruídos;

Medições da tensão elétrica;

Medições de quantidade de partículas;

Medições de temperatura e umidade.

CERTIFICAÇÃO

Todos os nossos equipamentos são certificados em nossas instalações por empresa acreditada pelo Inmetro. Procedimento imprescindível para liberação dos equipamentos aptos às operações futuras em laboratórios e outros ambientes que requerem proteção do que se manipula e dos operadores.

PRINCIPAIS NORMAS TÉCNICAS INTERNACIONAIS ASHRAE

American Society of Healting Refrigeration and Air Conditioning Engineers ACGIH - Industrial Ventilation (26 th –Gd) EN 14.175

Vitrinas de Gases Z 316.5-04

Fume Hoods and Associated Exhaust Systems OSHA

Occupational Safety and Health Administration ASTM

American Society for Testing Materials NPTA

Standard on Fire Protection for Laboratories Using Chemicals NSF

49 Procedimentos do NCI (National Cancer Institute EUA)

NORMAS BRASILERIRAS REGULAMENTARES ABNT NR–10 e NBR 5410

Instalações Elétricas ABNT NR–15

Atividades e Operações Insalubres ABNT NR-17 - Ergonomia
